AquaNox [ Nard Cox ]

Mooi systeem. Dit vraagt om foto's

Enkele toegevoegd en logje is hier te bekijken.

Ziet er echt zo lijp uit mooi systeem ook

Woow ziet er zeer netjes uit mooi die waterkoeling en radiateur zit netjes aan de bovenkant van de kast.

Komen er ook benchmarks?

Dankje SendaR.

bix, het systeem is in principe hetzelde als deze : usersystem. Heb nu alleen ander RAM, kast gespoten en waterkoeling ingebouwd. Prestaties zullen dus bijna niets schelen. Maar zal evengoed nog wat benches gaan draaien zo snel ik weer een keer tijd heb.

EDIT: paar benchmarks toegevoegd

Nard, hoeveel heeft die waterkoelingsset je gekost als ik vragen mag?

Dat zijn dingen waar ik liever niet dan wel aan denk ...

In totaal zo'n 380 euro geloof ik

Heb inmiddels een E7200 besteld, hopelijk een waardige opvolger van mijn E4300 waar ik niets dan lof over heb gehad! Hopelijk komt deze aankomende week binnen.

De E4300 gaat in de PC van de familie van mijn vriendin aangezien ik een nieuwe PC voor hun mocht samenstellen

Ga het OCZ ReaperX geheugen RMA doen aangezien ik het niet op 1000MHz krijg, 980 is de max, dus het is verre van stabiel. Draai nu weer op mijn Ballistix. Kans is groot dat ik deze latjes houd en het geld van de ReaperX's gebruik voor de E7200

Mooi systeempje Nox.
Afwerking top, waterkoeling ziet er ook goed uit, goed over nagedacht.

Grtz, Zep.

Is dat dat reservoir van XSPC met ingebouwde top?
Of heb je de stock top?

Dat is een reservoir van XSPC gemaakt voor de Laing pomp. Ideale combinatie blijkt uit vele tests.

Die heb ik ook op miin bestelling staan

Bevalt die goed? Er zit een blauw ledje in toch?

Pomp/res bevalt goed, al heb ik de afgelopen tijd wat bijgeluid uit de pomp...maar dit moet ik een keer gaan onderzoeken, hoor hem nu helemaal niet namelijk...

Er zit een LEDje bij ja, zie ook deze post van coolfris.
Ben van plan hier een wit LEDje in te gaan plaatsen, maar wanneer.....

Grijnszz dat is geen post maar een plaatje van mijn kast....

Hmmz..very strange : klik

Idd mooi systeem. Zeker mooi hoe je die kast gespoten hebt

Thanks trouwens. Ik zie dat t reservoir incl de pomp ongeveer even hoog zijn als je voeding.(i.e. 86mm volgens alternate).
Ik zoek er namelijk nog een plekje voor maar wist niet hoe hoog die is incl pomp.

De voeding rust wel op een klein platform he, dus hij is nog iets groter

Vannacht Orthos weer laten draaien:

En heb gister avond pas Easy Tune ontdekt van Gigabyte. Ideaal programma, hoef ik niet constant te booten.

Aha, en scheelt t veel?

Even zijkant eraf gehaald en gemeten:
11,8 CM zonder en zo'n 14CM met fitting.

Okay thanks.
14 cm is toch nog iets meer dan ik dacht. En dan nog de slang met de bocht.
Maar de bovenste is de uitgang toch? Dus een bocht daar is niet zo best denk ik voor de restrictie.

Wordt nog ff puzzelen dan.

Ik zag dat jij ook aan t puzzelen bent met je overclock. Heb je m alweer in oc staan na de clear cmos?

De bovenste is de ingang, aan de onderkant zit de uitgang.
Ik ga waarschijlijk aankomende maandag puzzelen
Morgen een belangrijk internationaal tournooi.

Oh dan kan ik daar wel een bochtje proberen.

Tournooi? Gamen?

Ja, morgen heb ik Giant Cup 6, dinsdag een friendly CW en donderdag ESL Premiership match.

Zojuist even wat liggen klokken, zie benchmark #3.
Alle voltages waren standaard op het RAM na (+0.2V) en de CPU (1.35V @ BIOS)
Had voorheen het geheugen sneller staan, maar dat was niet bench stable boven de 1050MHz, dat was met divider 3:4...volgende keer divider 4:5 proberen dan zou ik precies op 1050 uitkomen

Ziet er goed uit nard
Erg netjes...

Trouwens, ik heb dezelfde powersuply en ik vraag me af of je jou combi van vga en cpu (bijvoorbeeld) kan overclocken met die voeding. Ik keek gister op een calculator, en kwam op bijna 500watt zonder vga overclock (wel met cpu overclock)

Je pc verbruikt echt geen 500w. Die calculators reken 25w voor een ledfan en dat soort ongein. Dingen slaan nergens op.

Zal wel heel erg zijn idd. Ik was van plan om mijn cpu en vga (nu een 8800GTS640, ga ik miss ruilen voor een 3870) over te clocken voor 24/7.

En als ik eens wat meer geld te besteden heb koop ik net zoon systeem als nard, qua kast en waterkoeling

EDIT: @ 43% , ja ik denk het ook. Alhoewel er meestal een 'ruimte' aan wattages aangeraden wordt, maar dit kan ik dus prima doen met deze voeding.

@ Card, die voeding bevalt zeker wel goed

Ik denk dat die calculator je een 500w voeding aanraadde, wat op zich een goed advies is.

Overklok is geen probleem, de 12V lijn geeft geen kick

Zo, zojuist even Super Pi MOD 1.5 op 4099MHz voltooid met 1,35V @ BIOS. Het RAM gaat niet veel harder dan dit volgens mij. Dus de volgende keer even een andere divider en dan de max van de CPU gaan opzoeken . Voltages van RAM waren +0.2V de rest allemaal op standaard. Niet slecht een FSB van 431 zonder FSB voltage verhoging, toch?

EDIT: Gister even (kort) Orthos stable geprobeerd op 3.600MHz:

Zo dat is een beste super pi score !!

Het is niet slecht, al vind ik de efficientie erg slecht. Ik zie dat sommige E6600 en E6850 een snellere score neerzetten op een lagere snelheid dan de mijne....weet niet of hun allemaal hun OSen hebben getweaked e.d. maarja.

Mooi systeem Nox,

Wat een prachtige kast en dan met die watercooling erin. Ziet er gewoon super uit!
Maar had een vraagje...
Raak je je garantie kwijt op je kast wanneer je hem spuit?
Ben het namelijk ook van plan, maar heb het niemand nog zien doen totdat ik jou kast tegen kwam..

Dankje Brutus2

Garantie weet ik zo niet, maar welke garantie zou ik willen claimen? Het is niet zo dat de kast ineens 'kapot' gaat zoals het met een harde schijf, processor of videokaart zou kunnen.

oke thanks, dan kan ik mn projectje doorzetten

Welke vcore heb je in de bios ingesteld om die 4099 Mhz te halen? Ik draaide net op 425 * 9.5 met in de bios 1.425V en in cpu-z 1.376V. Maar aangezien jij vrijwel de zelfde cpu en moederbord hebt (op batch na dan) moet het bij mij ook wel wat lager kunnen.

Dit scheelt me weer een hoop proberen.

Ik heb een vdroop van ongeveer 0.05V, staat het bij jou dan op 1.36V?

En heb jij geen last van een pci-e bus die op 1x gaat draaien op zulke hoge cpu snelheden? Bij 3.6 Ghz hielp een pci-e freq van 101 nog, maar bij hogere cpu clocks helaas niet.

edit:
Wel goed lezen, in post 31 staat idd 1.35V.

Zojuist een nieuwe 24/7 OC ingevoerd, vannacht getest. Had 1.3v in de BIOS nodig. Zal binnenkort kijken of ik op dit voltage nog harder kan

EDIT: Vannacht kijken of 3700MHz ook stabiel is (8 * 463).

EDIT: Dat was niet stabiel. Laat alles lekker zo draaien. Wellicht dat het op 1.28 ook nog stabiel draait maar vind het zo wel goed. Iets meer v voor de zekerheid he . Bovendien zou het kunnen dat het mijn RAM was wat het tegenhield.

Ik heb vandaag mijn nieuwe RAM binnen gekregen; Corsair Dominator TWIN2X4096-8500C5DF.

Het eerst dat me opviel was dat de 'F' van de Fan versie niet op de latjes staan. Dit eindigde gewoon met een 'D'. Dus staat er bij de F versie ook een F op de latjes?

Natuurlijk meteen getest maar ik krijg het maar niet aan de praat. De standaard specs haal ik niet eens. Heb het ook met beide latjes apart en in verschillende sloten met verschillende MPs getest maar helaas.

Nu is mijn vraag, zijn de RAMs gewoon kapot of heeft mijn mobo moeilijkheden met RAM snelheden boven de 1.000MHz ??
Ik heb nog geen complete Memtest gedraait, maar de eerste 10 minuten gingen goed. Als ik er niet uit kom kan ik het nog altijd bij XBlade gaan testen.

@Nard,
Mijn geheugen was ik ook op een Gigabyte P965 DS3 aan het testen. Tot 1000 Mhz ging prima, maar daarna wilde het bord niet meer booten hoe hoog ik het voltage op het geheugen (tot 2.3V geprobeerd) ook zette. Ook het NB voltage verhogen werkte niet.

Ik denk dat je gewoon tegen een FSB wall bent gelopen..... Dat bord deed bij mij sowieso al lastig op hogere FSB's dan 400 Mhz, dan schoot de PCI-E in eens naar x1 oid.

Misschien wel een goede reden om eens te upgraden.

Ik draai constant met 450 FSB Met de grootste multiplier haal ik dan 1300 ofzo, dus FSB wall is het niet. Ofja niet van de CPU / mobo in ieder geval, wellicht wel van het RAM??

ps. heb spi stable 505 fsb gehaald zonder voltage verhoging van fsb of mch:

Hmm, dan zal het bij mij toch meer aan geheugen hebben gelegen dat toch niet erg lekker meer werkte op hogere snelheden.

Aangezien je geheugen wel door de eerste tien minuten van memtest komt lijkt het me niet kapot. Uit ervaring kan ik vertellen dat kapot geheugen al meteen fouten geeft.

Het is sowieso verstandig om het geheugen ook eens in een andere pc te testen zoals je zelf al aangaf.

Zou best kunnen dat je moederbord problemen met het geheugen heeft. Op mijn Gigabyte P965 kreeg ik mijn Crucial Ballistix niet hoger dan ongeveer DDR2-950. Op mijn AMD-systeem doet hetzelfde geheugen minstens DDR2-1200...

Vannacht dus Memtest laten draaien en daar is niets mee aan de hand. Dus denk inderdaad dat het dan toch aan het moederbord ligt omdat de mijn Crucials net boven de 1.000 MHz ook moeilijk begonnen te doen. Heb destijds het voltage verhoogd van 2.0 naar 2.2, maar dat hielp dus niet. Wel jammer eigenlijk aangezien ik dacht dat mijn Crucials niet veel harder zouden gaan met 4*1GB.

Nouja, vanmorgen ben ik begonnen met het herbouwen van mijn waterkoeling loop...Nu wou ik alvast de GPU koeler gaan vervangen door het waterblok. Kom ik er dus achter dat er een heel dun (koper?) plaats boven op het RAM zit naast de core. M.a.w. ik krijg het wc blok er niet op vanwege die plaatjes. Tips hoe ik die er gemakkelijk af kan krijgen???

Tevens zat die verstevigende rand aan de zijkant in de weg, die heb ik er echter makkelijk vanaf kunnen halen

EDIT: het gaat om die plaatjes die je hier ook ziet (klikbaar):
(onder de 3de heatpipe vanaf boven en aan de rechtskant van de fan zie je de plaatjes zitten).


Ik heb al verhalen gelezen dat ik ze in een anti-statische zak moet doen, 2 uur in de diepvries moet leggen en dat moet ik ze eraf kunnen peuteren, maar dat zie ik nu nog niet echt zitten.

EDIT: Na verschillende tips gelezen te hebben:
- Kaart in diepvries
- Kaart stressen
- Met perslucht bevriezen
ben ik aan de slag gegaan met een simpel klein stanley mesje. Gewoon rustig er tussen steken en rustig op en neer blijven gaan. heb op deze manier alvast 1 plaatje eraf, ga nu aan de andere beginnen. Het plak spul plakt meer aan het plaatje dan aan de RAMs dus die RAMs zijn ook voor 95% schoon

EDIT:
Pomp MOD & Ram sink removal
&
Ik zal morgen een mooi logje maken van alles als ik het dan klaar heb...

Ziet er netjes uit

Nja, het zit allemaal niet mee.....

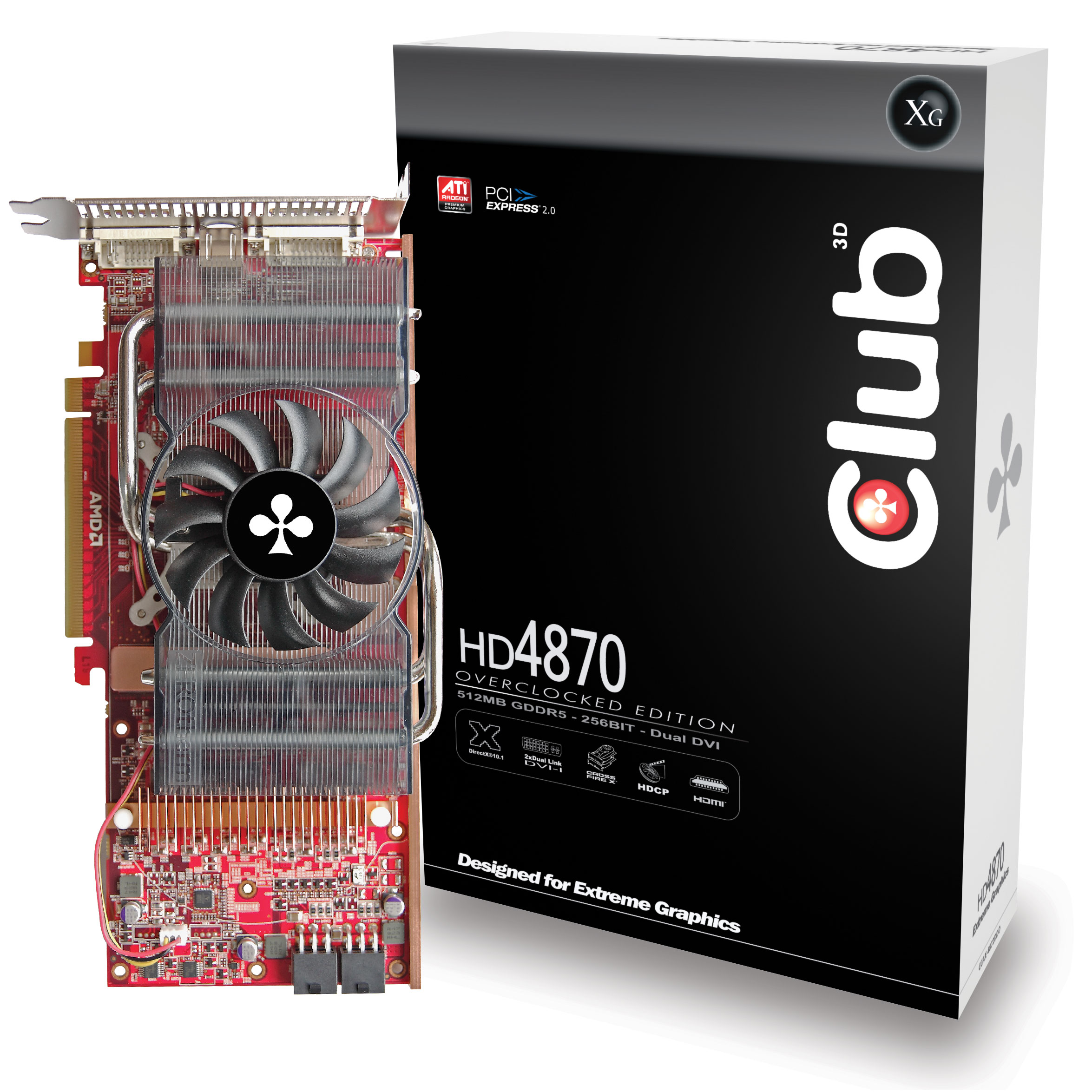

De PC draait nu met mijn 4870 maar ga waarschijnlijk volgende week alles uit elkaar draaien en goed schoonmaken en weer in elkaar zetten.

In Furmark draait de 4870 slechter dan mijn 8800GTS-OC .. :s. In TMN na een simpele test zo'n 6 frames meer dan de stock 8800GTS-OC en 3 frames meer dan 8800GTS-OC @ OC .

Met de laatste Catalyst is het nodig dat je FurMark een andere naam geeft (de .exe dus). Ben benieuwd wat jouw Club3D HD4870OC op water doet.
Ik draai met mijn kaartje 900/975 momenteel, GPU kan harder maar moet nog wat extra volt krijgen.

Aha, ik zal wanneer de PC weer draait, eens opzoeken waar ik hem naar moet renamen. Heb nu namelijk alles uit elkaar liggen en zojuist twee orders besteld bij AquaTuning en HighFlow

Ik zal updaten wanneer ik het draaiend heb. Oja het gaat er ongeveer zo uitzien:



En er is iets met mijn processor gebeurd :

lol,,ik zie dat mijn kaarten lekker lopen..hoe moet ik het ooit met jullie regelen met garantie als die kapot gaan

Grapje


Mooi Nard

Heb de koeler op de kaart gister weer opnieuw geinstaleerd, hopelijk krijg ik nu strakkere temps. Core ging niet verder dan 40, maar sommige andere temps waren veel te hoog, waarschijnlijk slecht contact.

Krijg morgen mijn order van HighFlow binnen en verwacht ook nog voor het weekend mijn order van AquaTuning.

Oja, Roland ging waarschijnlijk deze instaleren.

Die is ook leuk ja..ik doe niks meer met mijn pc tot dat mijn x58 mobo binnen is..Over cpu hoef ik mij geen zorgen te maken Miss ga ik mijn gtx280 kaarten ook waterkoelen. Heel erg miss..mijn pc loopt zo wel lekker

Mo, jij gaat je GTX280 niet waterkoelen!! Je bent bang voor water en dan zou je niet even snel je GPU kunnen vervangen

Jawel...volgende pc wel..want gtx280 kaarten doen het goed..heb je zelf gezien...hoef ik voor even niet te upgraden

Hey, mooi dat je ook een HD4870 hebt, alleen al snel geupgrade vind ik persoonlijk van een GTS g92 naar een RV770, heb je er ook zo'n EK waterblock op zitten ?, ik vermoed alvast van wel

allessinds zeer nice allemaal

-binnenkort ook eens mijn case vanbinnen zwart spuiten, staat veel leuker dan dat ouwe grijs

mja binnenkort is een beetje relatief :p

Dat klopt, maar ik kon die HD4870 voor een mooie prijs krijgen dus dat kon ik niet weerstaan

En ja er zit ook een EK Waterblock op:

(de bovenste de 4870, de onderste de 8800GTS512)

Succes met het spuiten.

Oja, gister mijn bestelling van HighFlow ontvangen, mijn ultieme Bitspower G1/4 Silver Shining Rotary 45 Degree IG1/4 Adapter .
(hopelijk gaat het geen dat ik wil ook werken, zou zonde zijn van die 10 euro )



ps. alle pics zijn clickable

Die waterkoeling set die ik op die drie foto's ziet.
Wat is dat? en waar is die te krijgen en dan voor hoeveel?

Socket AM2 geschikt?

Specificaties van de waterkoeling zoals op de foto staan hier:
CPU-koeler : XSPC X2O Delta Universal
Pomp : Laing DDC-Pumpe 12V DDC-1T
Resevoir : XSPC Acrylic Reservoir for Laing DDC
Fittingen : 10mm (3/8") Schlauchanschluss G1/4 mit O-Ring (High-Flow)
GPU koeler : EK Water Blocks EK-FC8800 GT/GTS (G92) SLI ready - Acetal
NB koeler : Swiftech MCW30 Northbridge universal
Radiator : Swiftech MCR320 360mm
Tube : Tygon R3603

Het is dus geen standaard setje, maar is op maar gemaakt.

Hieronder wat links over hoe en wat.
Hoe ik de keuze heb gemaakt voor deze onderdelen
Worklogje van het inbouwen en testen
Mijn eerste bestelling, dus zo'n 95% van alles heeft me 350 euro gekost ongeveer. Maar ik had dan wel al de fans, die kosten me destijds nog iets van 15euro per stuk


De meeste dingen wel, je zou eventueel een andere CPU koeler - of enkel plate moeten hebben.

---

Echter heb ik nu een nieuwe videokaart met nieuwe videokaart koeler, nieuwe fittingen, nieuwe tube en antiknik en nog wat andere kleine dingen, de rest is hetzelfde gebleven. Foto's van mijn nieuwe set-up hoop ik van het weekend toch wel online te hebben.

Thanks voor je reacties dude, vind ut wel een hoop geld
Mja ik heb hier totaal geen verstand van maar zou het zelf ook wel willen doen

ghoh, dat lukt hoor

bij mij is het ook men eerste keer waterkoeling nu, en ben er tot nu toe zeer content af en opbouwen viel ook allemala heeeel goed mee

Even de temps en voltages aangepast.

Had voorheen temps tot 53 graden met 1.3v in de BIOS. Nu doe ik hetzelfde met 44 graden en 1.25v in de BIOS. Kan wellicht nog lager, weet ik niet. Misschien wanneer ik tijd heb even hoger proberen te klokken voor 24/7

Moet dus alleen nog iets verzinnen op die verdomde VDDC chips.

en we zijn begonnen met het spuiten, ligt nu enkel een grondlaag op de kooi van men bovenste hd kooi, hd's liggen er nu maar ghetto gemound bij, maar het werkt, kan nog niets veel meer ontmantelen want ik heb geen cpu in men 2e systeem zitten voor het moment ...

maar het gaat de goede richting uit, morgeen een spuitbus halen en wat korrel 600 schuurpapier en spuiten met die handel

vrijdag zou normaal men PA120.3 binnen moeten zijn

dan nog wat boorwerk ook en die gigabyte esata-dongle wegwerken , maar komt allemaal wel goed

edit: en op aanvraag eens die furmark laten lopen, de hoogste vddc temps waargenomen waren 66°C
ander vraagje, tijdens zware 3d berekeningen maakt men gpu een raar geluid of iets bij men gpublock ik weet nu niet precies wat ...

Dat raar geluid heb ik ook weleens gehad. een soort scherpend geluid. Dat komt meestal van een condensator af. Kan zijn dat er teveel volt op staat.

Maandag heb ik even de gelegenheid genomen om 1,5GB aan waterkoeling foto's te ordenen. En dan vandaag pas wat foto's zoals de case momenteel erbij staat. Pics ook meteen even in mijn Usersys gezet aangezien de clear tubes er al een tijdje uit zijn.

PICS ZIJN CLICKABLE

Binnenkant


CPU & NB


Fillport


Bitspower G14 Silver Shining Rotary 45 Degree IG14 Adapter


Vanuit de achterkant


Tygon black met orange antiknik (bij de fillport)


’ Cablemanagement’


Buitenkant
Kan hier niet genoeg foto’s van maken, die Gun Metal is zo mooi met lichtinvallen :*drewl*

Omg dat is pas een mooi afgewerkt systeem. Ben een beetje jaloers. Drewl

Echt hele mooie foto's en een strakke set-up.

Thnx MadMax1986 !

En jij ook bedankt Roland

Wil alleen nog een andere DVD speler met een SATA aansluiting want stoor me bestwel aan die IDE kabel

Ziet er erg strakjes uit Nard, maar 1,5gb? Je kunt ook overdrijven...

Toegegeven, er zaten ook twee filmpjes filmpjes bij van 60 a 70 MB ps niet waterkoelinggerelateerd. Een filmpje van de voeding de andere van de fans. Maar de rest allemaal WC gerelateerd. Ik heb gewoon echt een foto afwijking wat dat betreft. Ergste is denk ik nog wel mijn 45c bitje.

Dat is inderdaad best wel aan de bijzondere kant. Mooie foto's wel, dan bedoel ik niet je bitje.

Haha, thanks Dirk Vind het wel eens leuk om terug te kijken naar vorige systemen of onderdelen. Bovendien heb je dan altijd een foto bij de hand wanneer je het wilt gaan verkopen. Van het product zelf maak ik dan vaak een nieuwe foto, maar van de doos en alle toebehoren heb je dan al.

Totaal shotje van mij hardware pics.

mooie stijlvolle living heb je

Haha bedankt. Ik woon nog thuis en het bevalt me nog altijd super!

Heel netjes hoor je vernieuwing, ik zag het toevallig deze nacht op XS en heb der maar wat commentaar op gegeven, positieve commentaar alvast

leuk XP thema, kheb het ook op XP

edit: ik vraag me alleen af hoe jij aan zo weinig kabels komt achteraan ivgl met mij ...


ofwel zit mijn case gewoon bijna stampvol ... :p

combinatie zwart + oranje is zo....yummy

Hey Lemmy, Kabels achteraan:
- 24 pins moederbord kabel
- 4 pin cpu power cable (rechts)
- IDE kabel voor DVD
- 3 way molex kabel, 1 voor fancontroller 1 voor DVD, 1 free
- 3pin blauwe kabel voor rpm van de pomp uitlezen
- molex geel/zwart stroom van pompje
- frontkabel die ik niet gebruik
Verder nog wat fan kabels bovenin

@ BREBO, thnx

oei das dan duidelijk dat ik daar veel meer rommel heb lopen nl.
1x 24 pins mobo
1x 8pins cpu
2x 6pins pci-e
hoop fan kabels
hoop satakabels (4 geloof ik, miss 5)
hoop molexkabels
kabel van m'n x-fi naar frontbay
floppy, en nog wat ander molexgeweld dat aan convertors gekoppeld zit ...

best een hoopje he, maarja dat zag je wss wel al op de foto's ui m'n logje

Je had ze wel ff kunnen organisen, naar productgroep ofzo. Nu is het een zooitje.

Haha, geen slecht idee...LOL.

Er wordt wel altijd geclaimd dat 10 (dacht ik) submappen het beste / snelste is. Dat zie je weleens bij LifeHacking en dergelijke voorbij komen. Echter wanneer ik foto's zoek druk ik altijd op de eerste letter van de naam van het product, vandaar dat ik deze allemaal in 1 groep heb en dan op naam gesorteerd

Bij de A, C, L en de M schiet het dan nog niet echt op, maar ja je moet toch ergens concessies maken.

"Akelig weloverwogen" is de juiste term denk ik....

Zojuist even mijn 2de 24'' monitor aangesloten. Opzich is het wel grappig, of ik er nu ook echt veel gebruik van ga maken moet nog blijken... Agja hebben we dat ook weer een keer gehad/geprobeerd.

Foto?

Vooruit dan, even maken.


Sorry voor de slechte kwaliteit, met flits zag je de schermen amper en zonder werd het een beetje vaag, maar je krijgt wel een indruk.

Ben nog aan het twijfelen tussen deze set-up of het scherm dat ik nu voor me heb naar links te verplaatsen en mijn 2de scherm er rechts van te plaatsen.

Voordeel nu is dat ik 1 scherm recht voor me heb, het 2de scherm zit echt link van mij. Bij die andere setup heb ik de middenrand recht voor me. Is beetje rommeltje op mijn bureau maar kijk daar maar even overheen

Dat ziet er echt mooi uit! Misschien wel twee van de mooiste schermen die er zijn. Dit is stukken beter dan dat glimmend zwart wat je nu vaak ziet.

Jammer dat je er niet nog eentje hebt, en een tripplehead2go die wel 1920*1200 aankan. Dat is pas lekker trackmania spelen!

Haha, een nieuwe of extra GPU zou dan ook wel van pas komen. De huidige maxtrox ondersteunt momenteel tot 1680*1050(x3) dus 5040*1050.

Het minimalistische ontwerp van de monitoren spreekt mij ook wel aan. Al heb ik op mijn slaapkamer een (FullHD)TV met glanszwarte rand wat ik ook niet vind misstaan al is het natuurlijk wel wat meer gevoelig voor vingerafdrukken en stof.

Even een update:

Er is tot nu toe niets veranderd en de PC draait nog altijd als het zonnetje

Wat een update. Ik vind hem er ook nog steeds mooi uit zien!

Ben weer benieuwd naar je volgende update! Keep up the good work!

Tja jongens, deze verandert zo snel is amper meer te volgen, lol
